5.1 Fonction d’usage:

Le pageur est utilisé afin de recevoir des informations sur un afficheur à cristaux liquides, par le biais des ondes radio dans la bande FM (88 à 108 Mhz).Le pageur est de petite taille et se place facilement dans une poche.

5.2 Shéma Fonctionnel du Pageur:

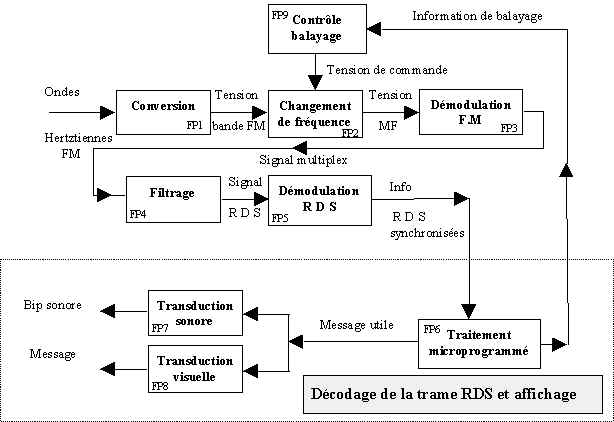

5.3 Shéma Fonctionnel de degré 1 du Pageur:

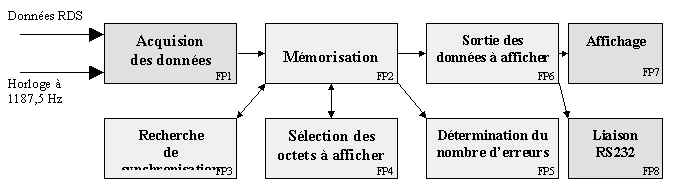

3.2 Shéma Fonctionnel de degré 1:

* FP1 Acquisition des données

Fs11: cette fonction fait une acquisition de 26 bits sous forme série .L’acquisition se fait sur front montant du signal d’horloge ( la fréquence de cette horloge étant de 1187,5 Hz ).

Les bits reçus sont mémorisés temporairement dans l’accumulateur A .

Fs12: cette fonction convertit les 26 bits recus sous forme série en quatre octets dont un ne possède que 2 bits : b0,b1 .Un octet est formé à partir de 8 bits qui sont décalés un à un.Un octet est donc convertit au bout de 8 coups d’horloge.Les deux derniers bits sont aussi convertis sous 8 bits mais les 6 autres bits sont à 0 .

* FP2 Mémorisation

Fs21: cette fonction mémorise les 4 octets en ram afin de pouvoir les utiliser ultérieurement .

Fs22: cette fonction mémorise les 4 blocs en ram afin de pouvoir exploiter les données reçues.

 * FP3 Recherche de la synchronisation

Fs31: cette fonction utilise les quatres octets mis en mémoire et calcule l’effet en multipliant les 26 bits reçus par la matrice H.

Fs32: cette fonction compare l’effet calculé sur 2 octets aux cinq effets connus.Si un des cinq effet est trouvé, c’est que l’on a reçu un des cinq bloc.Pour des raisons defacilité, on compare l’effet trouvé à celui du bloc 1, de manière à s’y retrouver plus facilement dans les données à extraire.

Fs33: cette fonction fait l’acquisition d’un 27^ème bits sur front montant de l’horloge et décale tous les bits afin de n’en conserver que 26.

* FP4 Sélection des octets ‘info’ à afficher

Fs40: cette fonction permet de sélectionner le bloc choisi afin de décoder par exemple: le code PI dans le bloc1, le code PS dans les blocs 3 et 4 ...

Cette fonction permet aussi de choisir le type de groupe recherché. Le type de groupe est choisi à l’aide des micro-switchs implantés sur la carte.

* FP5 Contrôle des erreurs

Fs50: cette fonction permet à partir de l’effet de vérifier si la trame comporte des erreurs ou non.Il est possible grâce au mot de contrôle et à l’effet de corriger des erreurs si il n’y en a pas trop. Cette fonction permet ainsi de compter le nombre d’erreurs reçues.

* FP6 Sortie des données à afficher

Fs60: cette fonction envoie sur le port B la donnée à afficher sur l’afficheur.La donnée est codée sur 8 bits.

 *FP7 Affichage

Fs70: cette fonction affiche directement sur l’afficheur LCD l’information voulue provenant du signal RDS décodé.Il sera possible d’afficher diverses informations telles que le code PI , Le code PS ...

Fs71: Cette fonction permet d’envoyer à un micro-ordinateur les données RDS sélectionnées par la fonction FP4, afin de pouvoir les traiter et même de les mémoriser de façon logicielle ( Turbo pascal , Turbo C++ ... ).

Introduction:

La tâche Décodage des données RDS et affichage est en majeur partie, une tâche réalisée de façon logiciel. La carte réalisée de façon matérielle ne comporte, qu’un microcontrôleur de type 68HC811E2 et d’une interface série, réalisée à l’aide d’un composant courant: le MAX 232.

Sur le plan matériel:

Sur le plan matériel, une amélioration a été effectuée par rapport au cahier des charges initial. A l’état initial, seul l’affichage sur un écran à cristaux liquides était prévu; comme le microcontrôleur devait fonctionner en mode fermé, la réalisation matérielle ne nécessitait que le microcontrôleur, lui même et l’afficheur LCD ( sans tenir compte du Quartz et de quelques composants passifs ). L’amélioration proposée a été d’introduire sur la carte, une interface série, afin de pouvoir communiquer avec le 68HC811E2. A l’aide de l’interfaçe, il serait ainsi possible de recevoir des données RDS sur un ordinateur et ainsi de pouvoir les traiter de façon logiciel. Il serait aussi possible d’indiquer au microcontrôleur quel groupe doit-il filtrer et envoyer sur l’interfaçe série.

Sur le plan logiciel:

Au niveau logiciel, une modification a été effectuée au tout début du projet car le sous programme traitant le calcul de l’effet ( cf calcul de l’effet ), prenait trop de temps: le temps de calcul maximum entre 2 bits de données RDS est de 842 uS. Des mesures ont été faites et on montré que le programme chargé du calcul de l’effet nécessitait plus de 842 uS. Une fois le calcul terminé, le système étant synchronisé ou non, le temps excessif de calcul provoquait la perte d’une donnée RDS. Même si le système était synchronisé, la perte d’une donnée a faussé toute la suite des opérations ce qui provoque ainsi la perte de synchronisation.

Le problème qu’il fallait donc résoudre au niveau logiciel était de modifier le programme afin de diminuer ce temps de calcul ( temps souhaité inférieur à 842 uS ).

Une fois le programme modifié, plus de données ne seraient perdues et le système resterait synchronisé une fois qu’un effet corresponderait à un des 5 connus.

Relevé du temps mis pour calculer l’effet:

Pour relevé le temps mis, j’ai réalisé un programme qui ne faisait que le calcul de l’effet et à l'aide de celui-ci, j’ai mesuré le temps mis pour calculer celui-ci au fréquencemètre. J’ai effectué la vérification de cette mesure en calculant le nombre de cycles mis pour effectuer le programme. Les deux mesures se sont rejoints et on montrées que le programme mettait environ 5,05 ms pour calculer l’effet. Le temps mis ici, était beaucoup trop élevé et j’ai pu le diminuer suffisamment en modifiant toute la structure du programme ( changer complètement la méthode de multiplication par la matrice H ).

Introduction: le programme réalisé utilise la RAM interne du 68HC811E2 pour effectuer la mémorisation des données RDS et des données qui seront affichées sur l’écran LCD ou qui seront envoyées sur l’interface serie.

 Fcarte mémoire :

Introduction: la matrice H permet d’une part, de savoir si le système est synchronisé ou non et d’autre part de détecter si une erreur est intervenue.Dans le cas de mon projet, j’utilise cette matrice afin de me synchroniser avec les données. Pour ce, il faut multiplier les 26 bits de données mis en mémoire, par cette matrice. Une fois la multiplication effectuée, il ne reste plus qu’à comparer le résultat avec les 5 effets connus ( voir les différents effets ). Si un des 5 effets est reconnu, cela signifie que le système est synchronisé sur le bloc correspondant à cet effet. Pour des raisons de simplicité, je considérerai que le système sera synchronisé une fois que j’aurai reçu l’effet correspondant au bloc 1 : $F6.

 Les différents effets:

Matrice de contrôle de parité H:

                                                                                                              0 0 1 0 1 1 0 1 1 1

Principe pour multiplier les 4 octets par la matrice H :

Les 26 bits mémorisés sont convertis sous formes de 3 octets entier et d’un quatrième octet ne comportant que les deux derniers bits de donnée. Le principe pour multiplier ces 26 bits par la matrice est de prendre le premier bit reçu et de stocker en mémoire la première ligne de la matrice si la premier bit reçu est à 1; Au cas contraire il faut remplacer la ligne de la matrice par $0000 et de stocker cette valeur en mémoire.Ensuite, toujours sur le même principe, on teste l’état du deuxième bit reçu et on stocke en mémoire $0000 si ce bit est à 0, ou alors la deuxième ligne de la matrice. On garde le même principe pour les 26 bits et une fois les 26 bits testés, on fait un ou exclusif entre les 26 adresses paires de la matrice pour obtenir le résultat de la multiplication; Dans ce cas, on obtient le MSB. Pour obtenir le LSB, on fait un ou exclusif avec les 26 adresses impaires de la matrice. On obtient donc le résultat sous 16 bits et l’on vient enfin de calculer l’effet. Il ne reste plus qu’à comparer l’effet reçu aux 5 effets connus. D’après ces 5 effets, le LSB provenant du calcul doit être à $00 dans tous les cas. Cela simplifie très nettement la comparaison et il ne reste plus qu’à tester le MSB. Celui-ci doit être égal à $F6 pour être synchronisé sur le Bloc 1.

 Remarque :

Les 26 bits de données sont convertis sous forme de quatre octets, pour tester les 26 bits un à un, il faut décaler l’octet vers la gauche et tester l’état de la carry; la carry représente ainsi l’état du bit à tester. Une fois que l’octet a été décalé 8 fois, on change d’octet et ainsi de suite. Il ne reste plus qu’une petite subtilité pour le quatrième octet; en effet, les 3 premiers octets on été décalés vers la gauche mais pour des raisons de simplicité, le dernier octet sera décalé vers la droite puisqu’il ne contient que les deux bits de poids faible ( on fera attention à ne pas oublier d’inverser les deux dernières lignes de la matrice car le 26ème bit sera testé avant le 25ème ).

Constitution d’un bloc de 26 bits :

 F On peut remarquer que le quatrième octet ne contient que deux bits de poids faible.
