3. Conditionneur de capteur actif

3.1. Adaptateur de la source à la chaîne de mesure

En général, le schéma équivalent de notre capteur est le suivant :


• La variation de Ec est proportionnelle à la grandeur à mesurer.
• Rc est une résistance indépendante de la grandeur à mesurer.

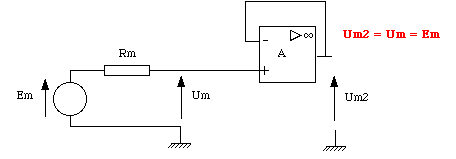

Si l'on veut que la tension de mesure Um ne dépende pas de Rc, il faut que I = 0 A. Pour cela, on utilise un montage suiveur utilisant un ampli opérationnel :

3.2. Réglage du zéro (offset)

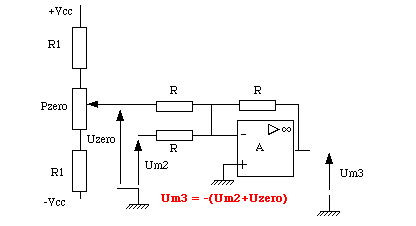

Pour cela on utilise un montage additionneur classique. À la tension Um2, on ajoute une tension réglable à l'aide d'un potentiomètre Pzero.

3.3. Réglage de l'échelle (gain)

Ici, on utilise un montage amplificateur classique. Le gain est réglé à l'aide du potentiomètre Péchelle.
