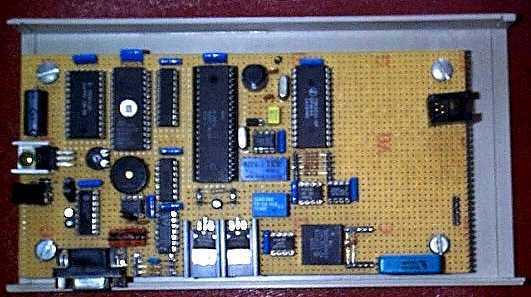

Vue de la maquette
interface télephonique intelligente à microcontrôleur 8032


Le but final de cette réalisation est de réaliser un forwarder de message Caller Id vers un pager Tatoo. Son modem V.23 lui permettra aussi d'établir des connexions type modems minitel.

Schéma du montage - 43 Ko format PDF Shift-click to Download

Le source n'est actuellement pas disponible : il est en cours de développement.

La carte fonctionne aussi avec le moniteur freeware de Paul Stoffregen disponible à l'adresse suivante: http://www.ece.orst.edu/~paul/8051-goodies/

Le code de ce moniteur customisé est donné ci-après: monmb.hex - 20 Ko Shift-Click to download

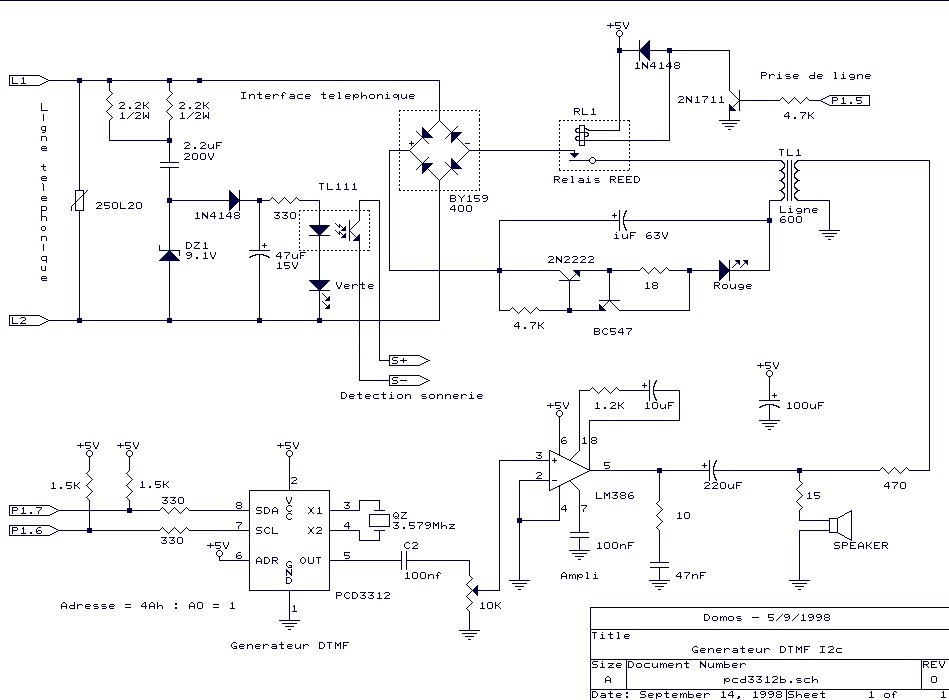

Un exemple de programme de gestion du bus I2C appliquée au composeur DTMF I2C PCD3312 de Philips que l'on m'a envoyé mais que je n'ai pas réussi à faire fonctionner correctement.
pcd3312.asm
3312_2.asm

Un driver I2C et la gestion du PCD3312 (compose un numéro de téléphone) qui fonctionne:
telcom6.asm Shift Click to Download
Fichier hex Intel à implanter dans l'EPROM (adresse de base 0000)
telcom6.hex Shift Click to Download
Le logiciel de cette carte étant en cours de développement, tous les conseils et remarques sont les bienvenus.

Retour à la page dédiée au Caller ID

email: 113246.2652@compuserve.com

M-à-j: le 28-02-1999
