L'AMPLIFICATEUR OPERATIONNEL

1) Définition :

Un amplificateur à circuit intégré linéaire ( A.C.I.L ) est constitué d'un ensemble de composants électroniques, connectés les uns aux autres dans un même boitier. Il est aussi appelé "Amplificateur opérationnel" car ses premières applications ont été la réalisation d'opérations mathématiques. Aujourd'hui, les applications des circuits intégrés linéaires sont étendues à tous les domaines de l'électronique. L'amplificateur opérationnel ou amplificateur à circuit intégré linéaire est un composant de petite dimensions possédant des connexions rigides ( pattes ) permettant de l'embrocher sur un support; les bornes de ce dernier sont connectées aux élèments extérieurs. L'amplificateur opérationnel possède 8 pattes.

2) Applications les plus courantes :

Vcc= 5V

A ) COMPARATEUR DE TENSION

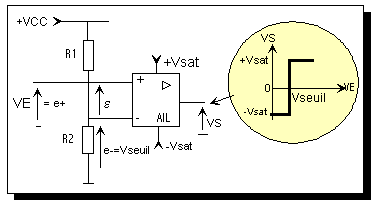

1. Montage non-inverseur :

e = (e+) - (e-) = VE - Vseuil

avec :

si VE > Vseuil alors e > 0 donc : VS = +Vsat

si VE < Vseuil alors e < 0 donc : VS = -Vsat

lorsque VE = Vseuil alors : VS bascule

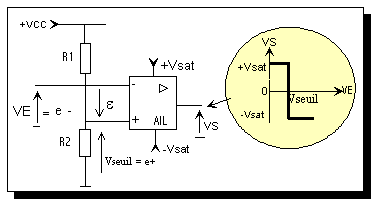

2. Montage inverseur :

e = (e+) - (e-) = Vseuil - VE

avec :

si VE > Vseuil alors e < 0 donc : VS = -Vsat

si VE < Vseuil alors e > 0 donc : VS = +Vsat

lorsque VE = Vseuil alors : VS bascule



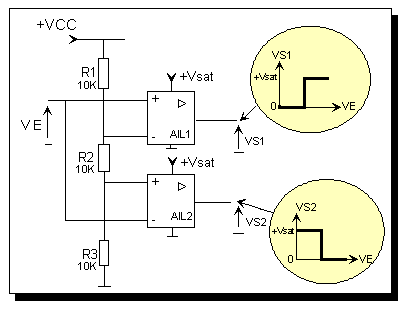

3. Comparateur à fenêtre :

Principe d'étude :

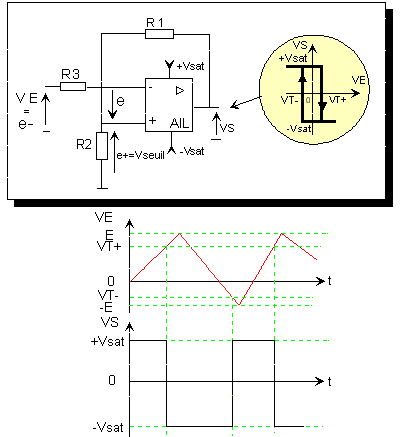

Par rapport au comparateur de tension, Vseuil (e+) prend deux valeurs en fonction de VS :

si VS est au seuil haut (+Vsat) :

si VS est au seuil bas (-Vsat) :

e = (e+) - (e-) = Vseuil - VE :

lorsque e > 0 VS = +Vsat et Vseuil = VT+

lorsque e < 0 VS = - Vsat et Vseuil = VT-

lorsque e = 0 alorsVS bascule d'où changement de Vseuil.

Amplificateur Inverseur

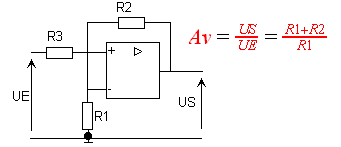

Amplificateur non-inverseur

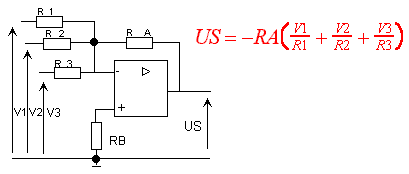

Amplificateur Sommateur non-inverseur
Amplificateur Sommateur inverseur

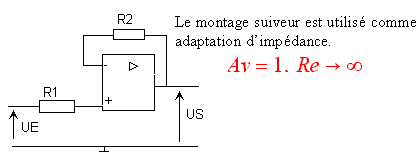

Amplificateur suiveur

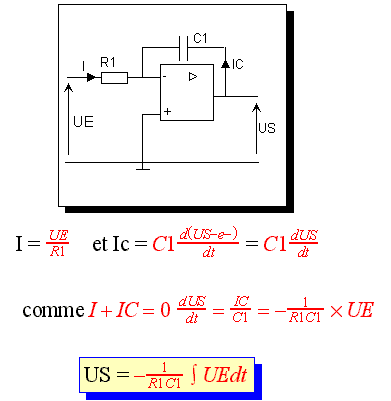

D) MONTAGE INTEGRATEUR

a suivre!
