Maquette 3D - Siege de CITROEN 406

Siège de 406 (Version 2)
^{^{^{Maquette Virtuelle 3D du siège}}}	^{^{^{accès depuis le 3 Octobre} ²⁰⁰⁰}}

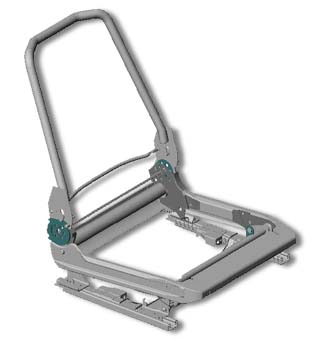

Maquette 3D du siège de la 406 Quelques commentaires de l'auteur sur la maquette 3D du siège de 406 : Les améliorations apportées par cette nouvelle maquette du siège sont les suivantes : Ajout des coussinets isolants entre le cadre du siège et les bielles qui le supportent modifications partielles de quelques pièces. Dessin du capteur d'articulation de dossier. Ajouts et modifications sur le réducteur de coulissement. L'ajout concerne uniquement l'assemblage partiel de coulissement ( vis de réducteurs glissières, des 2 vis CHC M5x85 et du pignon de réducteur coulissement) ;(cette modification a été répercutée sur le dessin du siège complet). Les modifications concernent certaines ...horreurs!!!... de prises de cotes. Maintenant, la vis "tombe" au bon endroit !. Vérification complète et refonte de l'arborescence des fichiers afin que chaque sous ensemble soit dans un répertoire indépendant . Optimisation des fichiers pour un téléchargement plus rapide (volume moins important pour plus de dessins ! ) Pour information, chaque fichier zip contient un sous ensemble (assemblage + pièces de cet assemblage). Pour afficher le siège complet, il faut télécharger tous les sous ensembles sauf le capteur et le réducteur, qui sont indépendants. Amélioration du TP de statique qui était évidemment trop long... et pourtant incomplet ! Attention : Cette version annule et remplace la précédente. Faites éventuellement une copie de l'ancienne version dans le cas où vous auriez travaillé sur les fichiers. A venir : Paramétrages sous MOTION WORKS (logiciel de calcul) des 4 différents mouvements du siège... (dès que j'aurai quelques minutes à moi !...)

Auteur	Format	Date de publication
Stéphane RAVAUT	SolidWorks 2000	9/03/01
Lycée Durzy
23 rue Léonard de Vinci BP 22063
45702 VILLEMANDEUR
Téléchargement
Ce projet étant volumineux (11,2 Mo au total), il faudra télécharger séparément l'assemblage et les pièces : L'assemblage du siège (3,86Mo) Télécharger l'archive Assemblage_siege.zip - Taille compressée : 3.86 Mo Les pièces (10Mo) Télécharger l'archive Cadre_siege.zip - Taille compressée : 1739 Ko Télécharger l'archive Glissiere_mobile.zip - Taille compressée : 1750 Ko Télécharger l'archive Secteur_dente.zip- Taille compressée : 536 Ko Télécharger l'archive Tige_arriere.zip - Taille compressée : 364 Ko Télécharger l'archive Tige_loquet.zip - Taille compressée : 513 Ko Télécharger l'archive Tige_tordue.zip - Taille compressée : 485 Ko Télécharger l'archive Capteur_articulation.zip - Taille compressée : 455 Ko

Siège de 406 (Version 2)
^{^{^{Maquette Virtuelle 3D du réducteur}}}	^{^{^{accès depuis le 3 Octobre} ²⁰⁰⁰}}

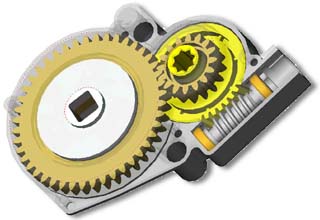

Maquette 3D du réducteur

Auteur	Format	Date de publication
Stéphane RAVAUT	SolidWorks 2000	9/03/01
Lycée Durzy
23 rue Léonard de Vinci BP 22063
45702 VILLEMANDEUR

Téléchargement

Télécharger l'archive Reducteur.zip - Taille compressée : 1659 Mo

Siège de 406
^{^{^{Applications Pédagogiques}}}	^{^{^{accès depuis le 3 Octobre} ²⁰⁰⁰}}
TP d'application autour du siège et du réducteur

Description des documents	Type des documents	Niveaux	Auteur	Format	Date de création
			Stéphane RAVAUT	Word
Téléchargement
Télécharger l'archive Dossier.zip - Taille compressée : 161 Ko Télécharger l'archive TP_statique_V3.zip - Taille compressée : 429 Ko
