Procédure : |
Résultats / Commentaires : |
1 - SIMULATION de la conversion Wem/Wel : | |
![]() |

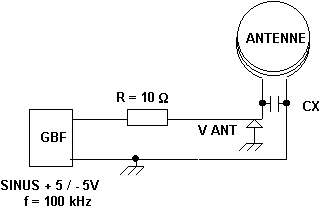

o CABLER le montage de test çi contre qui évite d’utiliser l’antenne : |
2 - Test conversion SINUS CONTINU : FS 22 | |
o RELEVER les signaux H0 et VDD, mesurer l’ondulation du signal VDD. | · Préciser le réglage de l'oscilloscope utilisé pour la mesure de l'ondulation : |
- 3 -Test SEQUENCEMENT et GENERATION CODE : FS 24 + FS 25 | |
o VERIFIER le fonctionnement de la maquette par la visualisation de Dc (point test T5). | · Voir exemple pour code (13)16 dans la présentation fonctionnelle. |
o RELEVER les signaux X, A0, A1, A2, TRAME et Dc pour le code FF | ·
Préciser la METHODE de mesure utilisée pour relever tous
les signaux en concordance.
La durée de la trame (période de Dc) :
|
- 4 -Test de la conversion Wem <> Wel : FS21 + FS 26 | |
o MONTAGE
DE TEST :
o ACCORDER L'ANTENNE : Consiste à AJUSTER la valeur
de Cx de manière à obtenir la ddp VANT MAXIMUM
|
il faut obtenir VANT > 6V càc
Cx = Pour VANT = V càc ANTENNE N° |
o PLACER le collier DANS l'antenne. | |
o ACCORDER
le COLLIER :
Consiste à AJUSTER la valeur de C7 de manière à obtenir la MODULATION maximum aux bornes de l'antenne |
C7 =
Pour Vmodulant = V càc |
o RELEVER le signal VANT pour le code FF | · Préciser la METHODE de mesure utilisée, faire un COMMENTAIRE. |
