Grandeur

Nature, support

Dimensions

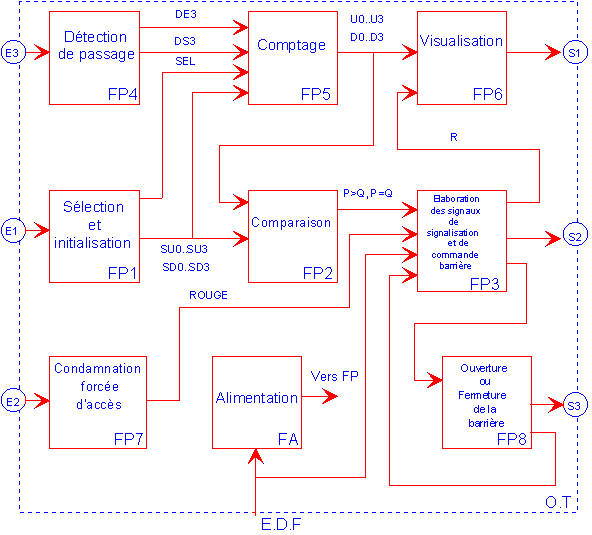

E1

Programmation du nombre de places utilisables ou utilisées par action mécanique manuelle sur deux roues codeuses et un bouton poussoir.

Etat des roues visibles en décimal.

SU0..SU3, SD0..SD3

Information numérique codée BCD sur 8 bits représentative

du nombre de places utilisables ou utilisées.

Niveaux compatibles CMOS (VDD=12V)

SEL

Signal binaire significatif du choix nombre de place utilisés.

Niveaux compatibles CMOS (VDD=12V)

E2

Forçage au rouge et fermeture barrière.

Action mécanique manuelle sur un interrupteur 2 positions.

ROUGE

Signal logique binaire représentatif du forçage au rouge.

Niveaux compatibles CMOS (VDD=12V)

E3

Passage de véhicules. Support dépendant du type de capteur utilisé

(généralement contact sec en sortie).

DE3, DS3

Signaux logiques impulsionnels d’entrée et de sortie de véhicules.

Niveaux compatibles CMOS (VDD=12V)

Durée calibrée entre

18,8ms et 25,4ms

U0..U3 et D0..D3

Information numérique codée BCD sur 8 bits représentative du nombre de places utilisées.

Niveaux compatibles CMOS (VDD=12V)

P>Q, P=Q

Signaux logiques binaires résultants de la comparaison entre le nombre de places utilisables et le nombre de places utilisées.

Niveaux compatibles CMOS (VDD=12V)

R

Signal logique de commande des signaux de visualisation.

Niveaux compatibles CMOS (VDD=12V)

S1

Informations lumineuses sur l’état des feux et sur le nombre de véhicules présents sur l’aire de stationnement. Deux afficheurs 7 segments et deux LEDs.

Ilux > 0,5 mCd pour les LEDs

Ilux > 0,5mCd pour les segments des afficheurs.

S2

Signaux lumineux d’autorisation ou d’interdiction d’accès. Deux Ampoules électriques avec Filtres rouge et Vert.

Ampoules de puissance < 150 W.

S3

Autorisation ou interdiction d’accès par barrière.
